关于flowable的一些操作和介绍。

现在，我很高兴使用Flowable Modeler来建模业务流程并创建用户任务和流程实例，但是，我还想使用Flowable的REST API与流程实例和用户任务进行交互。

Flowable Modeler

开始使用Flowable的最简单方法是使用flowable / all-in-one Docker镜像：

run --name flowable -p 8080:8080 flowable/all-in-one```
1
2
3
4

要么

```docker start --interactive flowable

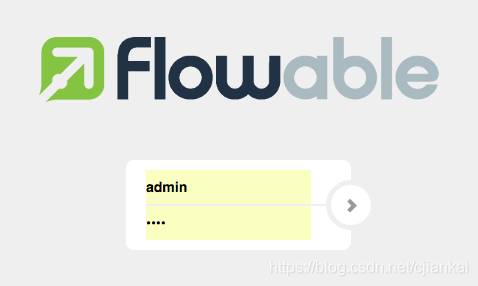

本地浏览器输入http://localhost:8080/flowable-modeler并使用默认用户ID登录：admin和password：test

登入

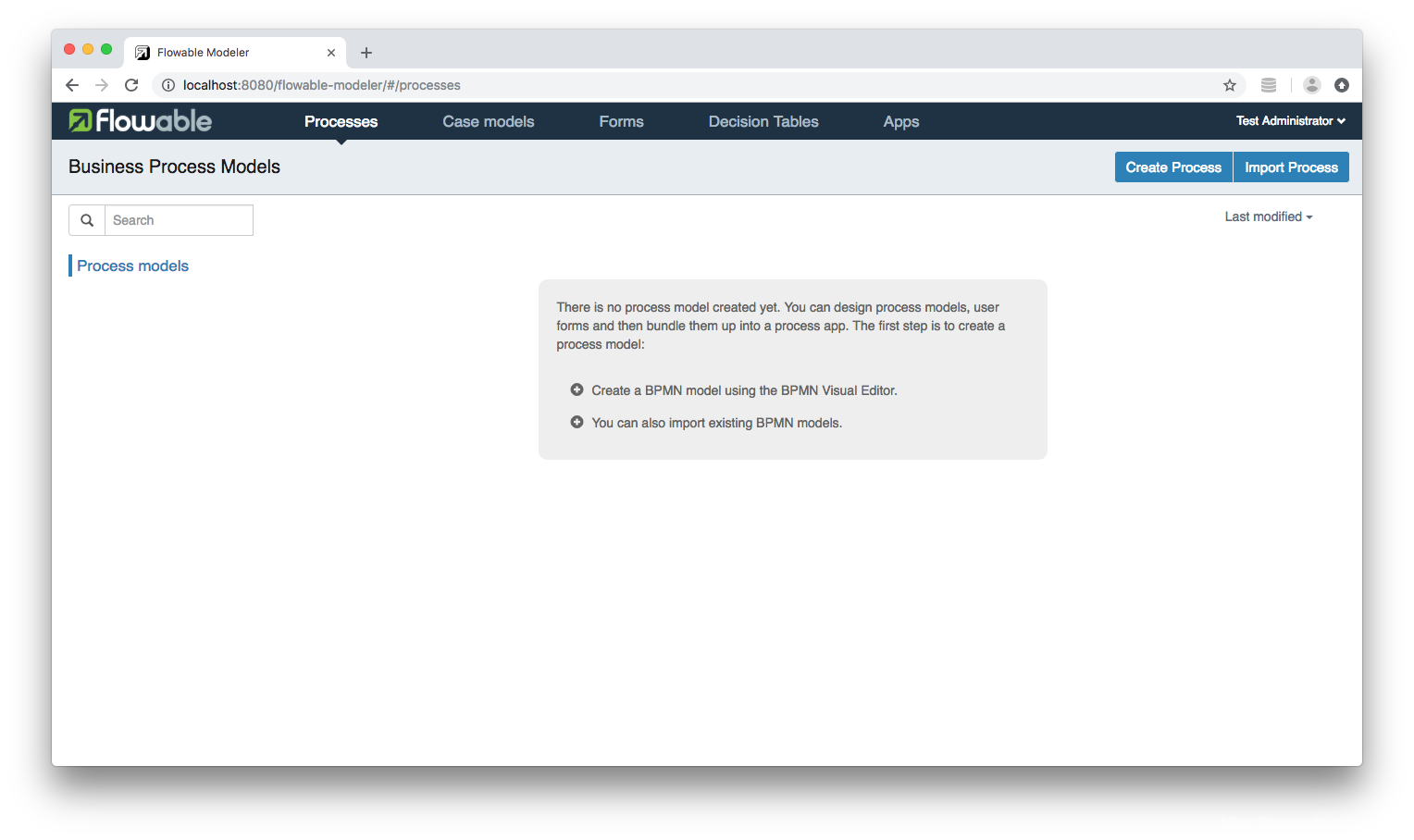

然后，您将被重定向到Flowable Modeler仪表板中的“Process”选项卡：

流程模型设计器-1

要开始创建业务流程模型（使用BPMN标准），请单击“ 创建流程”按钮：

创建业务流程模型-1

输入一个Model name，一个Model key和一个Description然后单击Create new model按钮：

BPMN编辑器

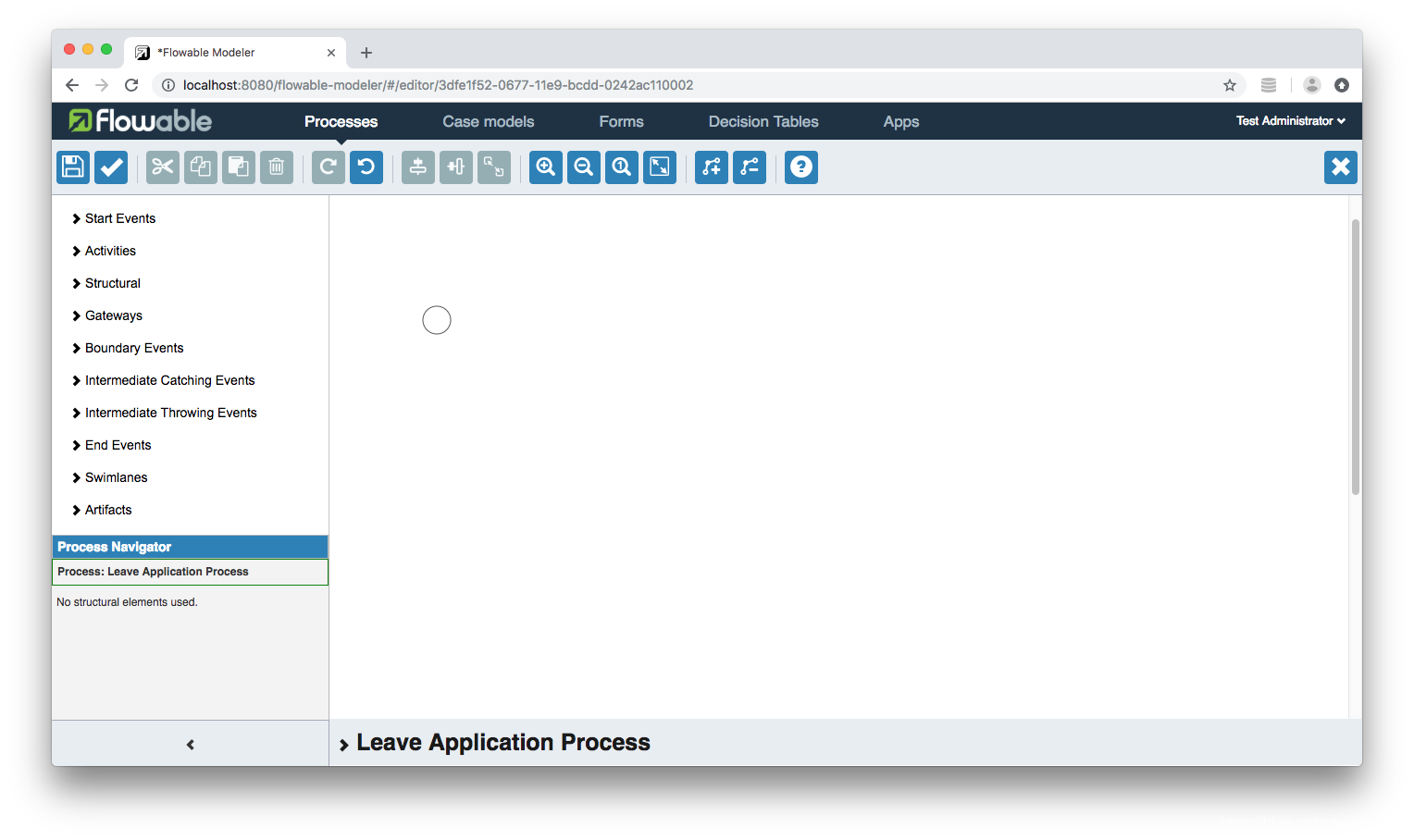

“流程设计界面”（Flowable的BPMN编辑器）包括一个侧面菜单，其中包含BPMN 2.0元素的调色板和页面底部的属性面板。每个新流程都以Start事件（小圆圈）开头。

您可以从侧面菜单中拖放元素，也可以使用所选元素的“快捷菜单”。单击“ 开始”事件元素，将显示其快捷菜单。

我们要添加一个User任务，所以单击代表用户的图标：

添加用户任务

这将添加一个箭头链接到Start事件的框。双击该框，为任务命名为“填写请假申请表”，然后在框外单击以保存更改：

填空题形式

再次单击该框以显示其快捷菜单，然后选择停止事件图标（带有粗边框的圆圈）：

快捷菜单

我们的业务流程模型现在包含一个Start事件，一个User任务和一个End事件：

最终事件

分配任务

为了使Flowable成功执行我们的业务流程，它需要知道哪些用户可以完成用户任务。选择“填写请假申请表”用户任务，然后单击其Assignments属性：

任务

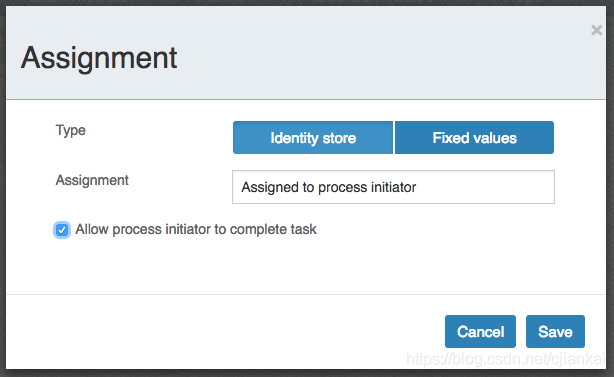

您可以将任务分配给个人或组：

分配任务

勾选“允许流程创建人完成任务”框，然后单击“ 保存”按钮。

关联表单

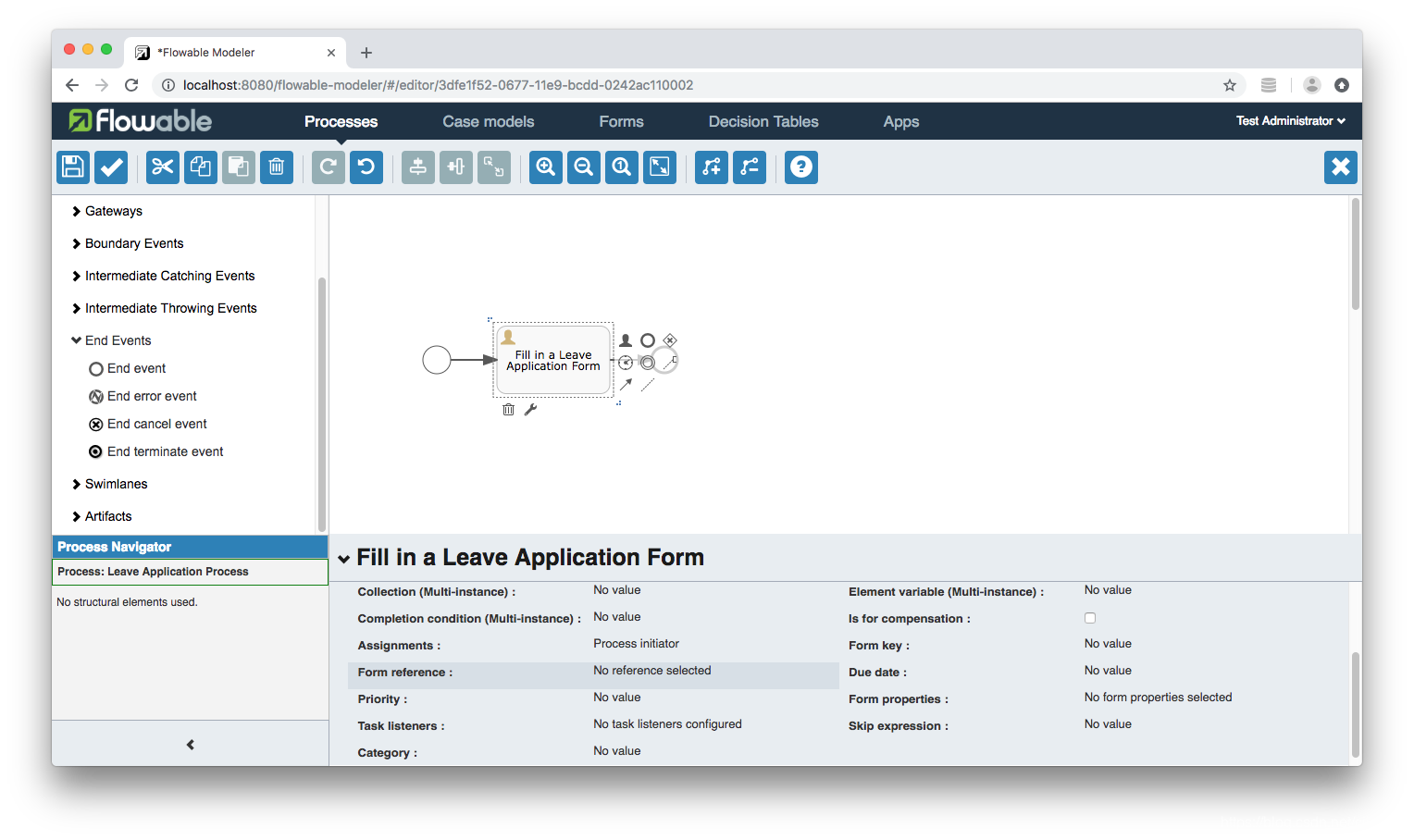

要将表单与用户任务相关联，请选择“填写请假申请表单”用户任务，然后单击其Form reference属性：

表单参考

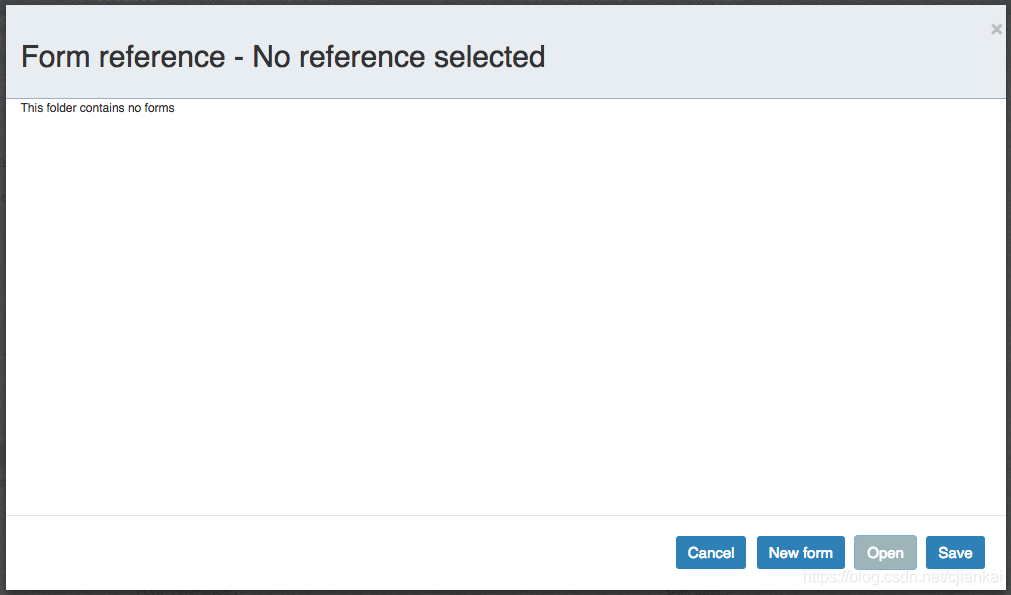

我们还没有任何形式：

新形式

单击“ 新建表单”按钮：

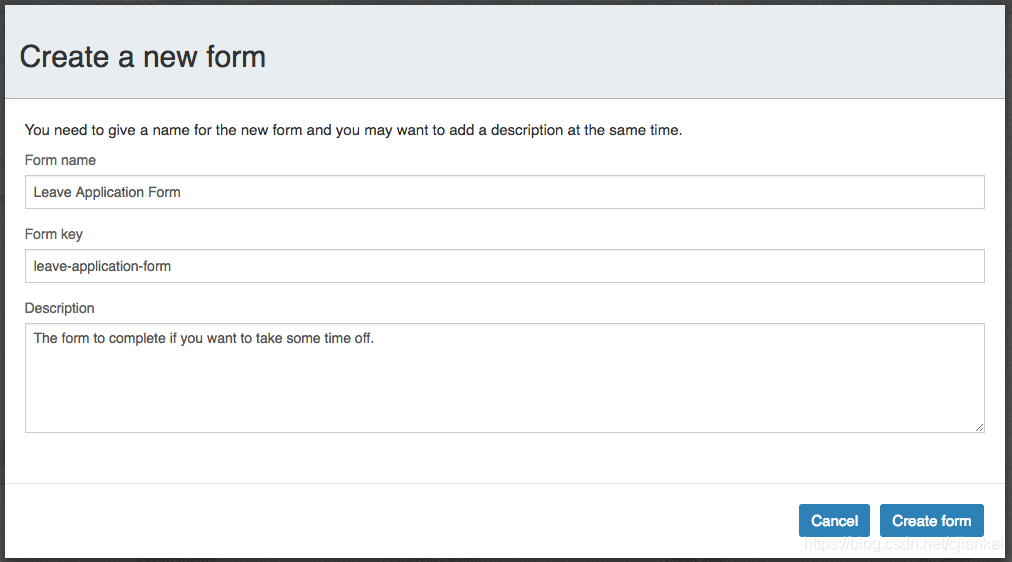

创建一个表单

输入Form name，Form key和Description然后单击“ 创建表单”按钮：

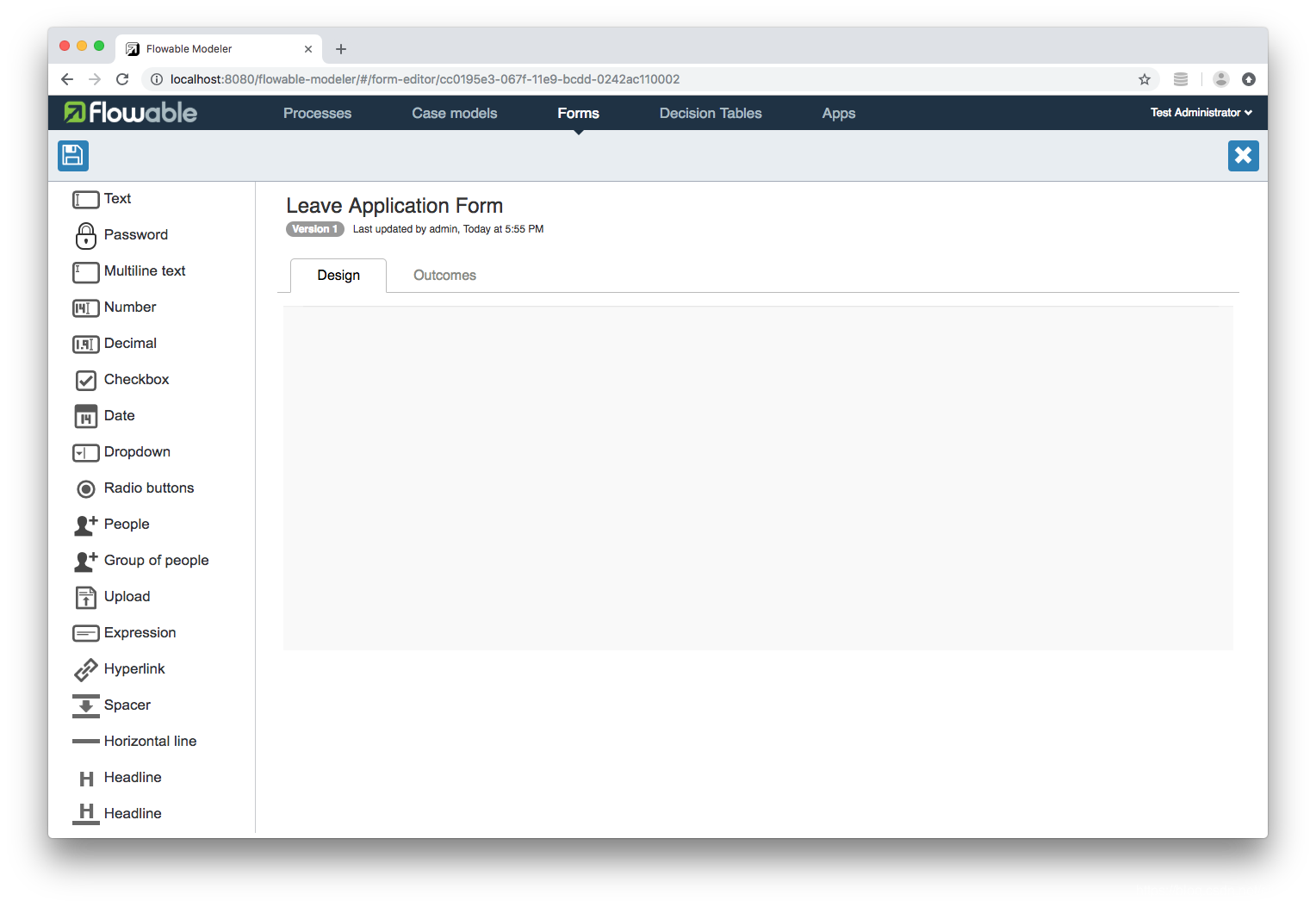

形式建设者

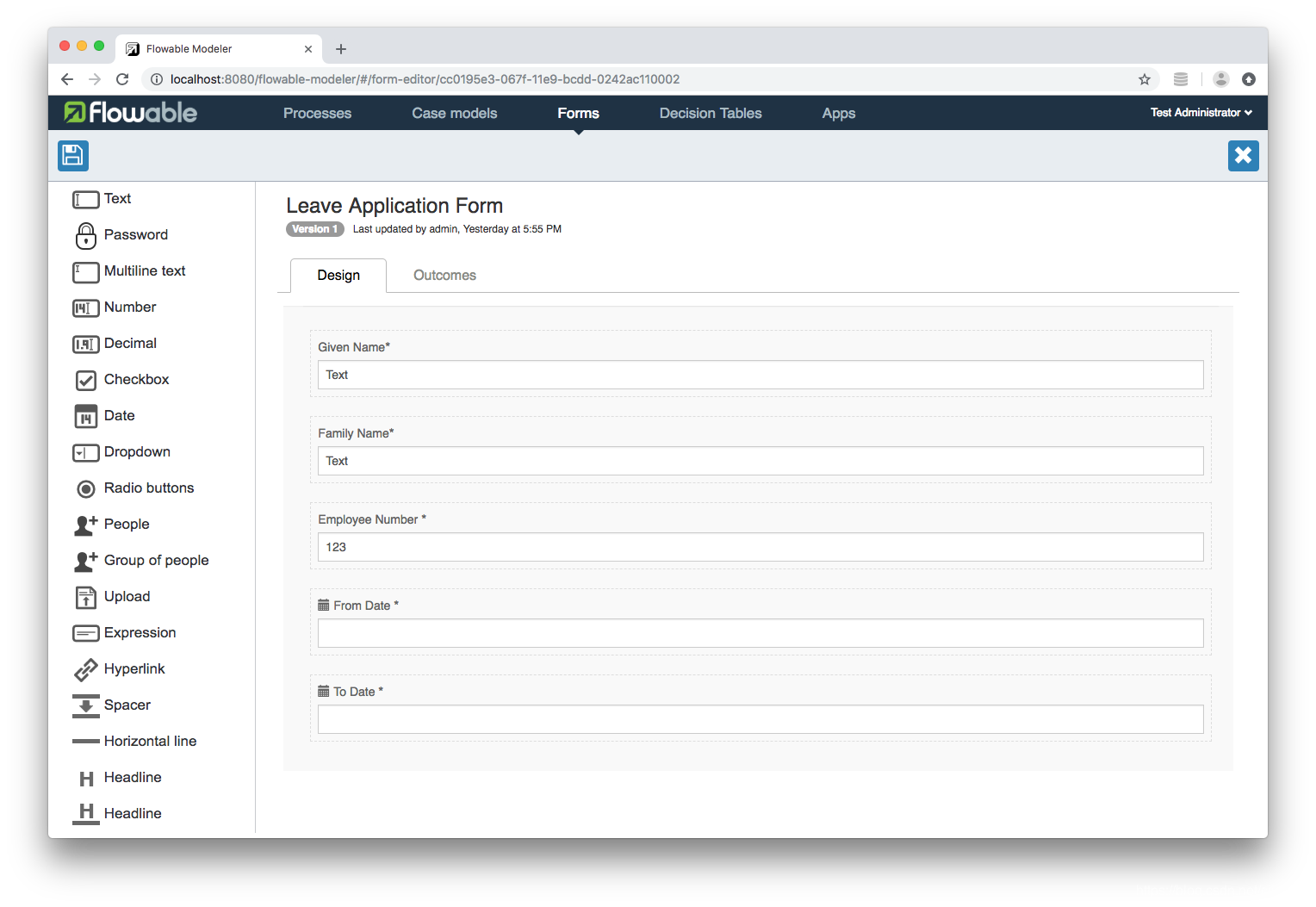

表单设计器包含一个侧面菜单，其中包含可以拖放到设计画布上的表单组件选项板：

请假单应用形式

应用定义

现在我们已经建模了我们的业务流程，我们需要让它供人们使用。导航到Flowable Modeler仪表板中的“应用程序”选项卡，然后单击“ 创建应用程序”按钮：

新建应用程序定义

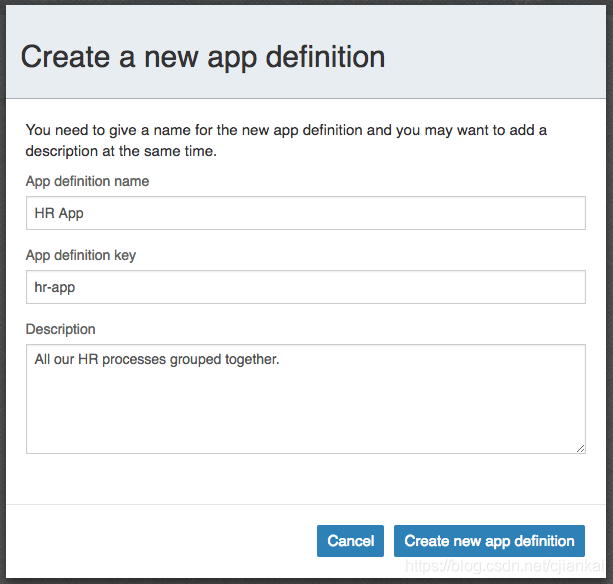

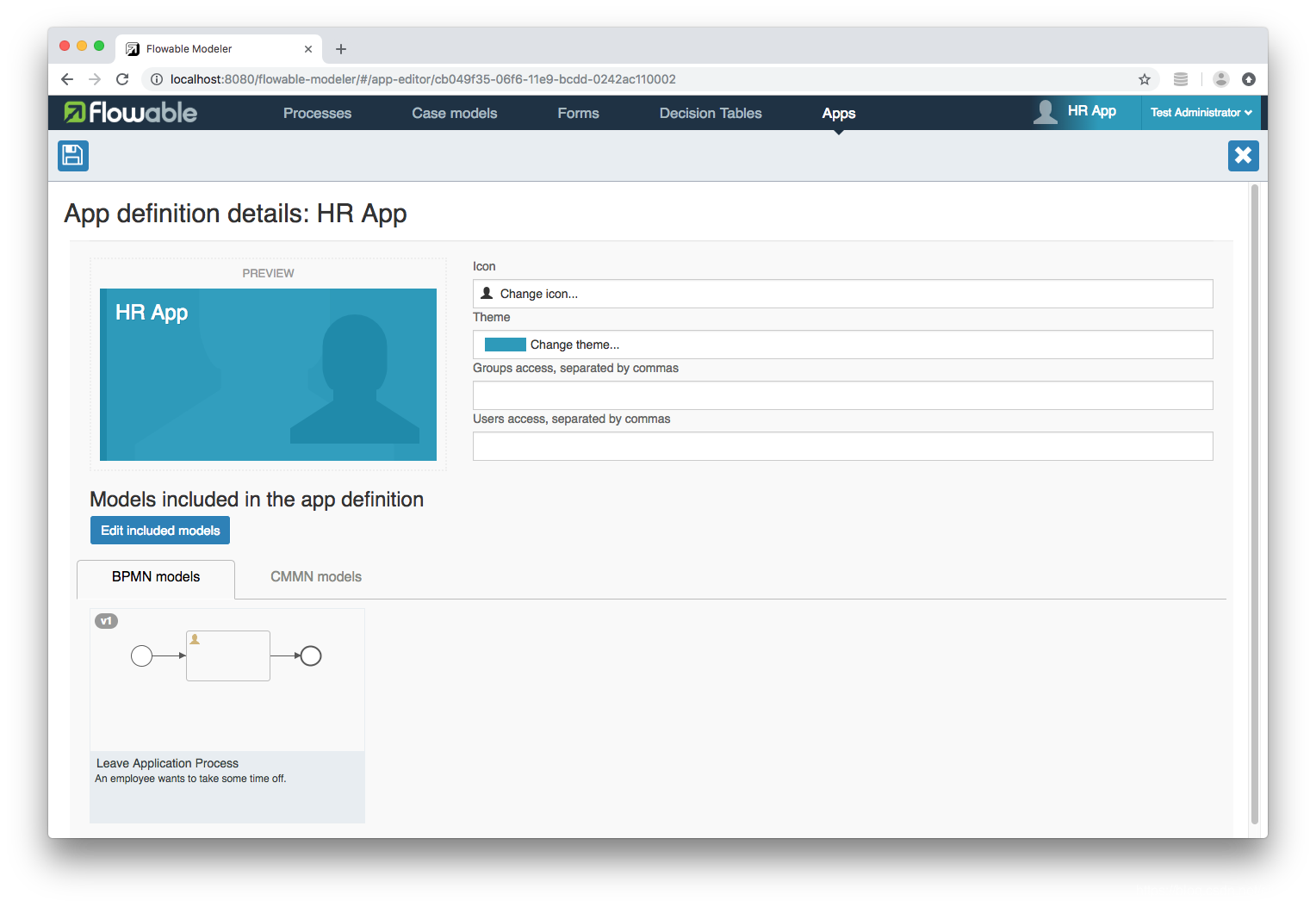

输入App definition name，App definition key和Description然后单击Create new app definition按钮：

应用程序定义，细节

我更改了Icon，使用Edit included models按钮将’Leave Application Process‘添加到’HR App‘，然后点击Save图标：

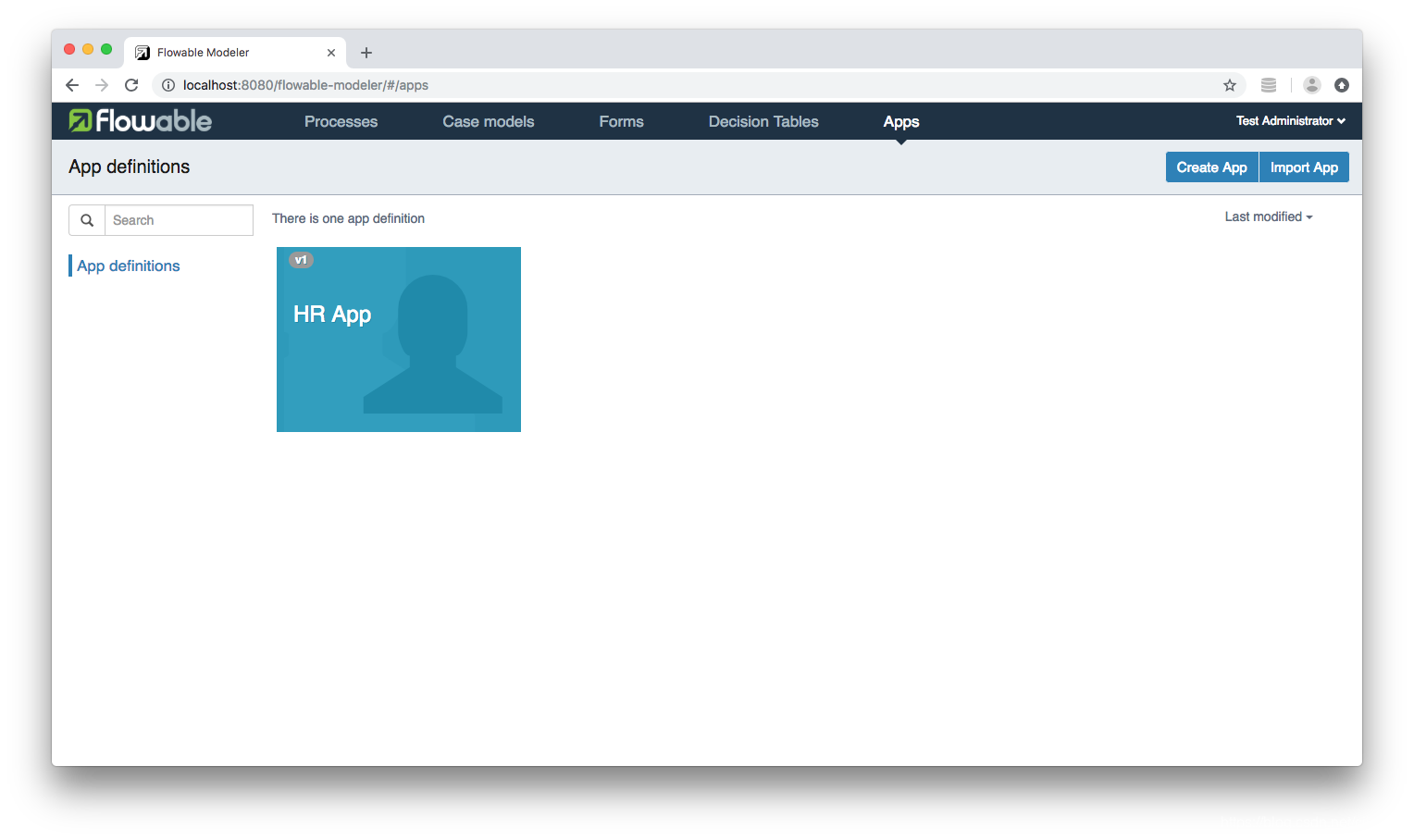

应用标签小时应用内

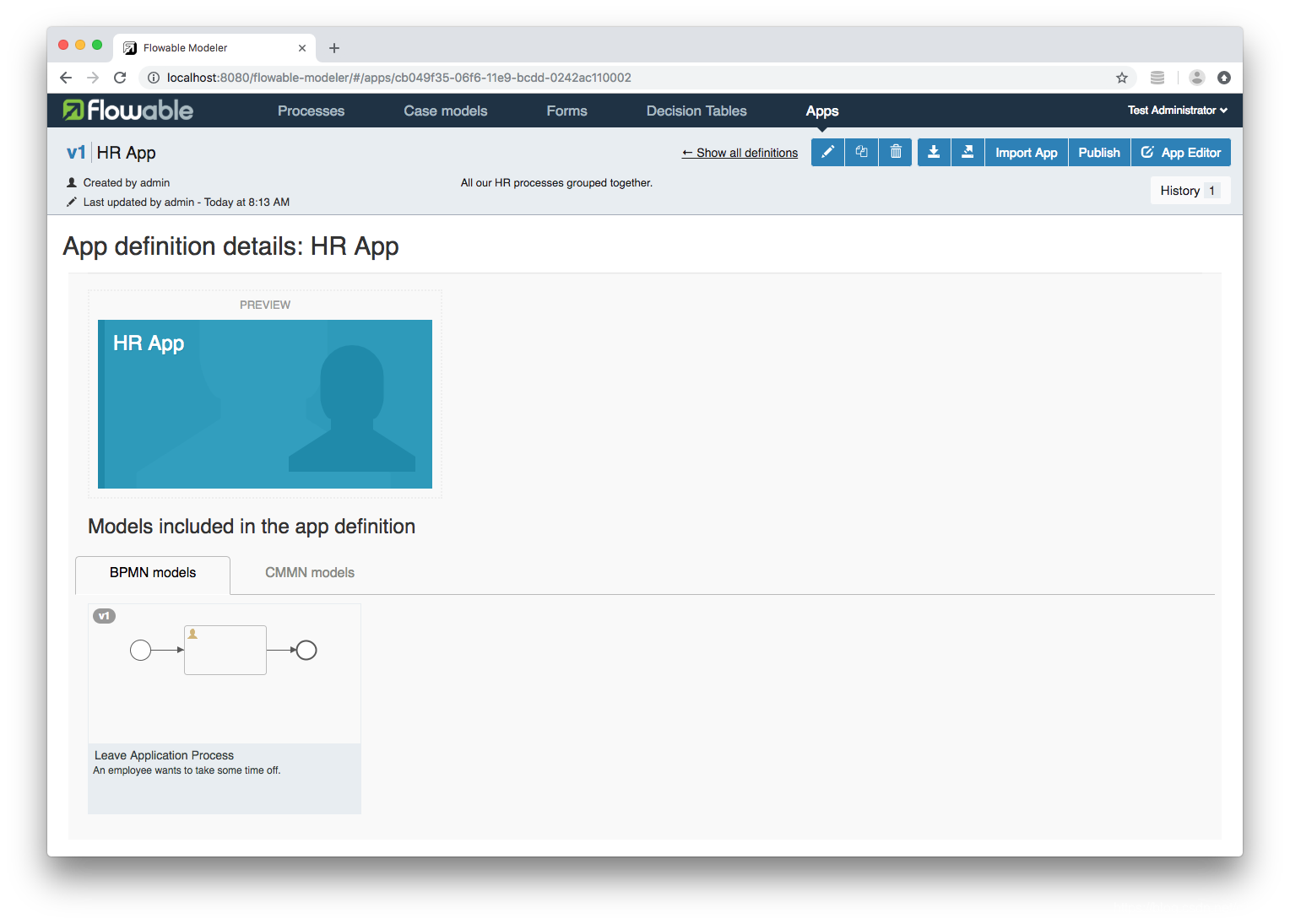

点击“HR App”卡：

HR-APP-发布

注意：您可以将App定义导出为zip文件或可部署的bar文件。

单击“ 发布”按钮：

屏幕截图 - 2018年12月24日 - 在 - 35年8月21日

单击“ 发布应用程序定义”按钮。

现在我们将使用Flowable的REST API来检查我们的应用程序定义是否已部署：

1
curl -i 'http://admin:test@localhost:8080/flowable-task/process-api/repository/deployments'

您应该看到如下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
{
    "data": [
        {
            "id": "c56b72eb-06f8-11e9-a85e-0242ac110002",
            "name": "hr-app.zip",
            "deploymentTime": "2018-12-23T21:21:54.532Z",
            "category": null,
            "parentDeploymentId": "c55ec8b6-06f8-11e9-a85e-0242ac110002",
            "url": "http://localhost:8080/flowable-task/process-api/repository/deployments/c56b72eb-06f8-11e9-a85e-0242ac110002",
            "tenantId": ""
        }
    ],
    "total": 1,
    "start": 0,
    "sort": "id",
    "order": "asc",
    "size": 1
}

让我们检查一下我们的流程定义是否已经部署过：

1
curl -i 'http://admin:test@localhost:8080/flowable-task/process-api/repository/process-definitions'

您应该看到如下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
{
    "data": [
        {
            "id": "leave-application-process:1:c5ae6f5e-06f8-11e9-a85e-0242ac110002",
            "url": "http://localhost:8080/flowable-task/process-api/repository/process-definitions/leave-application-process:1:c5ae6f5e-06f8-11e9-a85e-0242ac110002",
            "key": "leave-application-process",
            "version": 1,
            "name": "Leave Application Process",
            "description": "An employee wants to take some time off.",
            "tenantId": "",
            "deploymentId": "c56b72eb-06f8-11e9-a85e-0242ac110002",
            "deploymentUrl": "http://localhost:8080/flowable-task/process-api/repository/deployments/c56b72eb-06f8-11e9-a85e-0242ac110002",
            "resource": "http://localhost:8080/flowable-task/process-api/repository/deployments/c56b72eb-06f8-11e9-a85e-0242ac110002/resources/leave-application-process.bpmn",
            "diagramResource": "http://localhost:8080/flowable-task/process-api/repository/deployments/c56b72eb-06f8-11e9-a85e-0242ac110002/resources/leave-application-process.leave-application-process.png",
            "category": "http://www.flowable.org/processdef",
            "graphicalNotationDefined": true,
            "suspended": false,
            "startFormDefined": false
        }
    ],
    "total": 1,
    "start": 0,
    "sort": "name",
    "order": "asc",
    "size": 1
}

流程任务

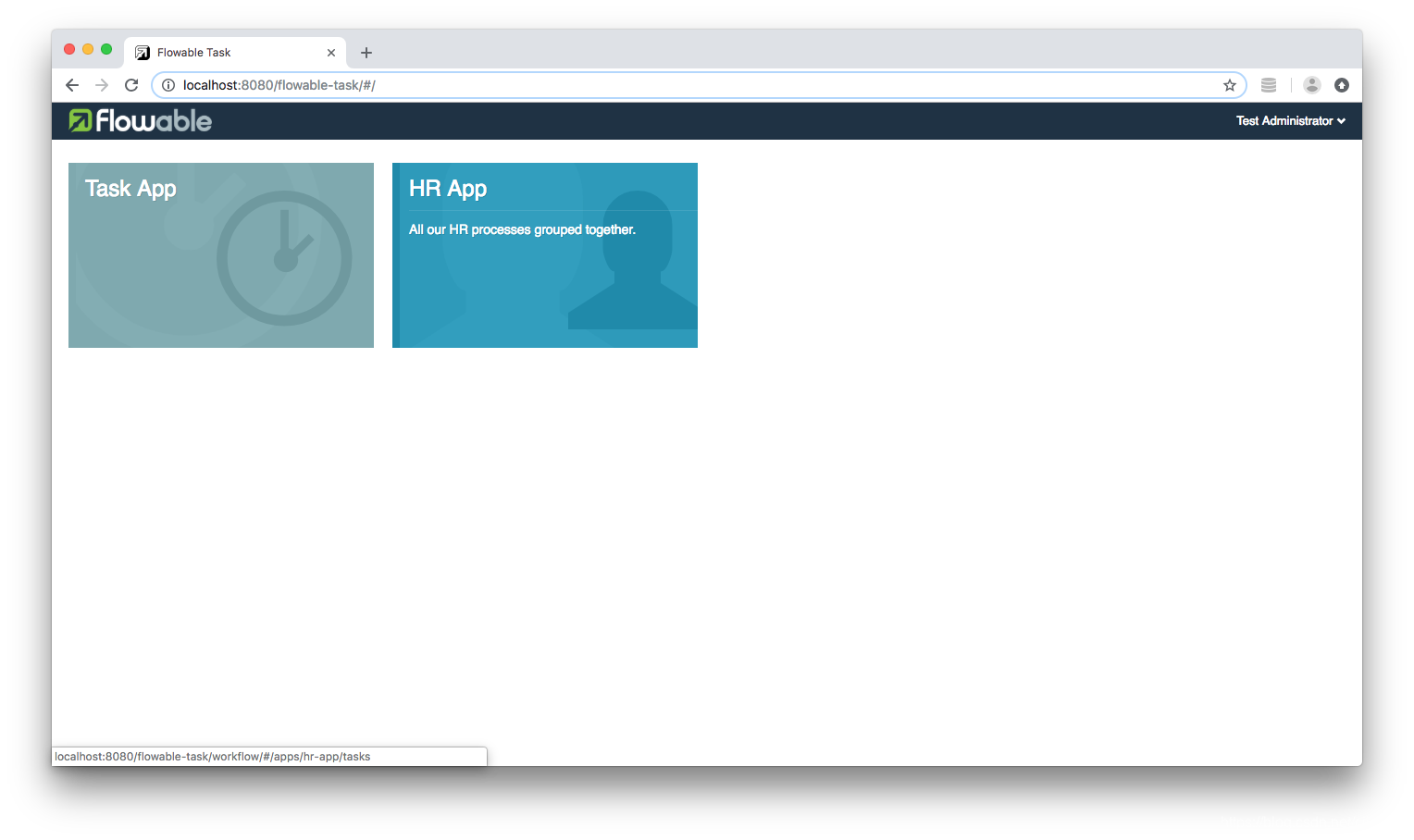

地址访问： http://localhost:8080/flowable-task

流动性任务-HR-应用

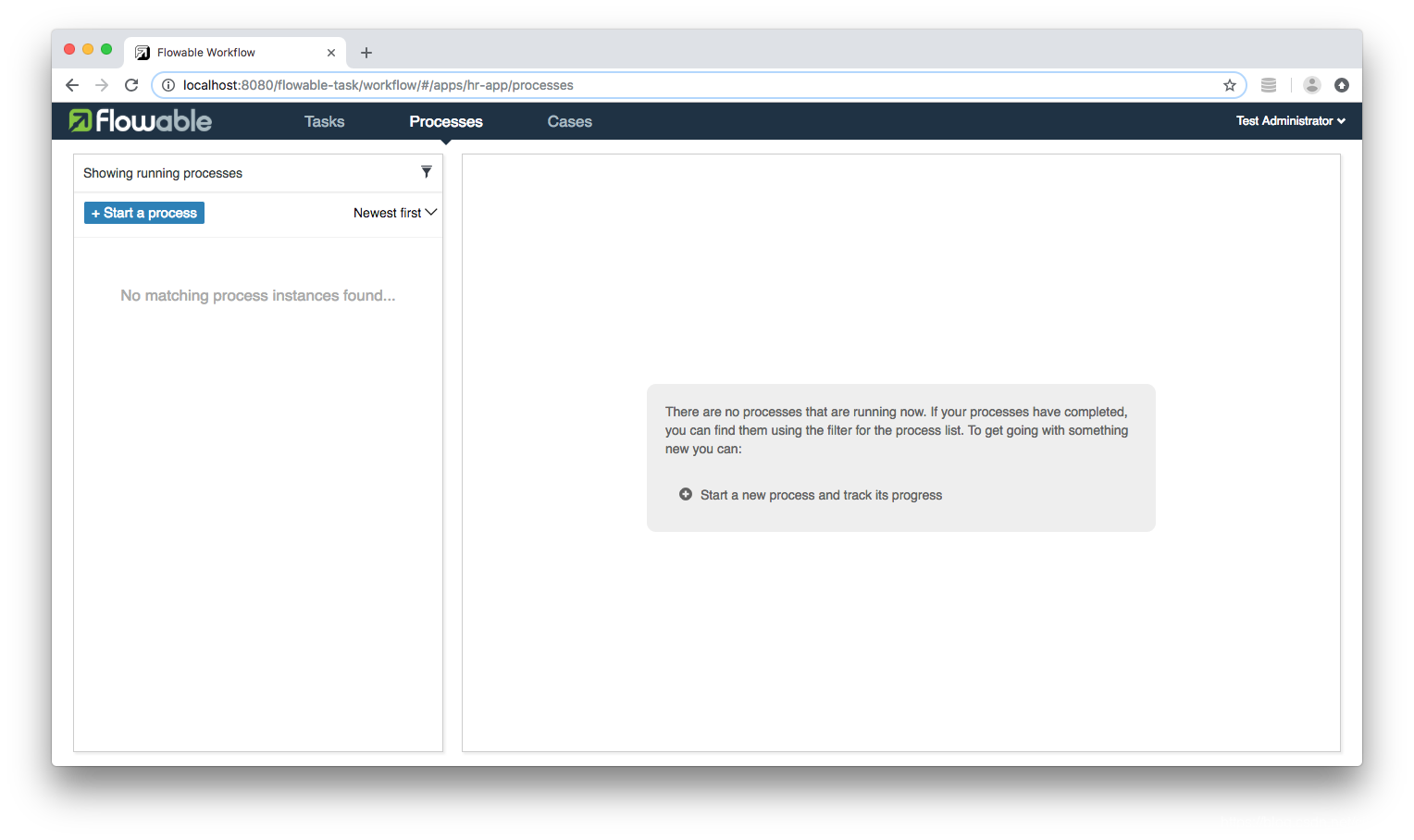

单击“HR App”卡并导航到“进程”选项卡：

流动性任务流程标签

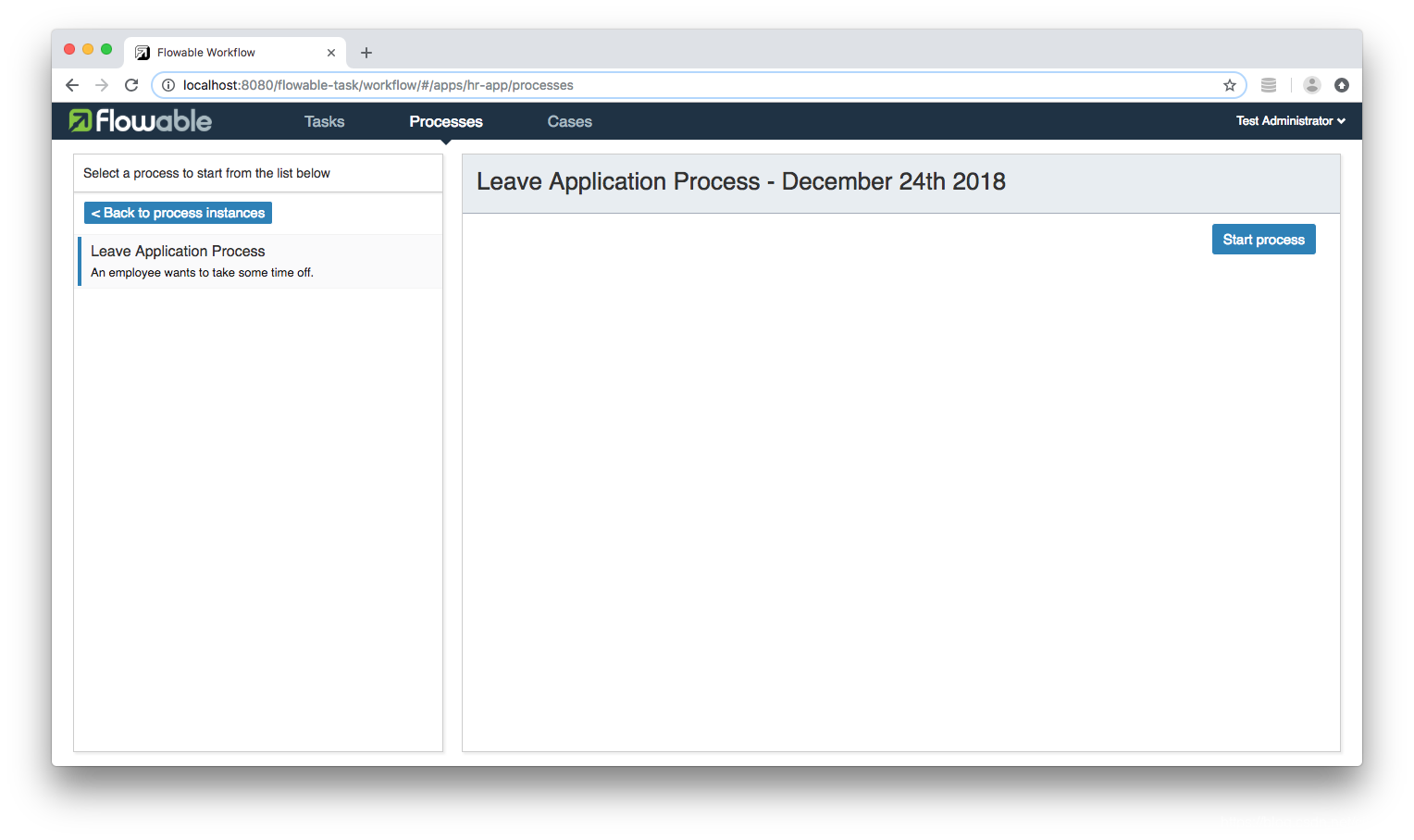

单击“ 启动进程”按钮：

流动性任务，离开应用程序进程

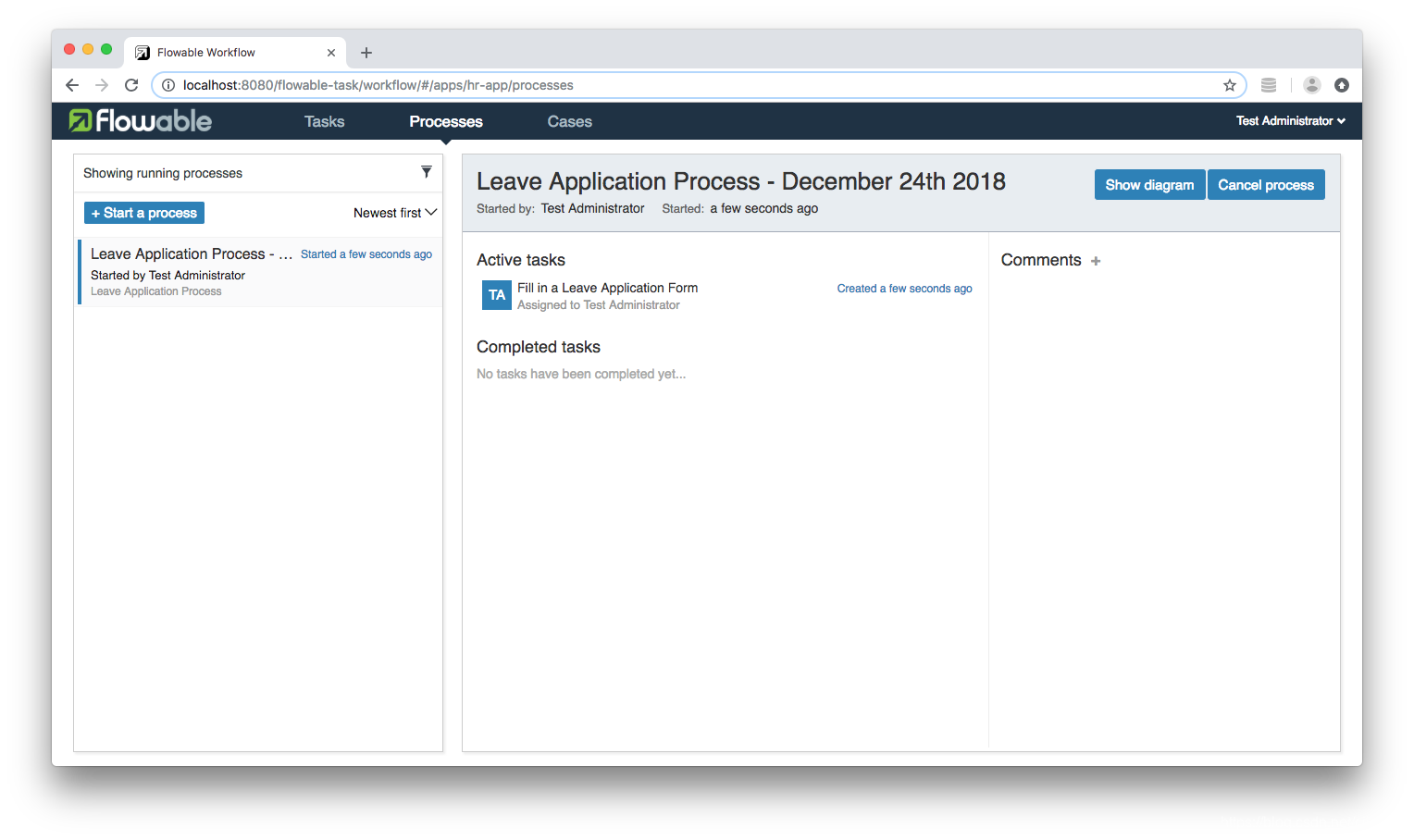

然后单击“ 开始”进程按钮：

流动性任务圈-2

现在我们将使用Flowable的REST API来获取有关流程实例的信息：

1
curl -i 'http://admin:test@localhost:8080/flowable-task/process-api/runtime/process-instances'

您应该看到如下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
{
    "data": [
        {
            "id": "02d460bb-070e-11e9-a85e-0242ac110002",
            "url": "http://localhost:8080/flowable-task/process-api/runtime/process-instances/02d460bb-070e-11e9-a85e-0242ac110002",
            "name": "Leave Application Process - December 24th 2018",
            "businessKey": null,
            "suspended": false,
            "ended": false,
            "processDefinitionId": "leave-application-process:1:c5ae6f5e-06f8-11e9-a85e-0242ac110002",
            "processDefinitionUrl": "http://localhost:8080/flowable-task/process-api/repository/process-definitions/leave-application-process:1:c5ae6f5e-06f8-11e9-a85e-0242ac110002",
            "activityId": null,
            "startedBy": "admin",
            "started": "2018-12-23T23:53:56.992Z",
            "variables": [],
            "callbackId": null,
            "callbackType": null,
            "tenantId": "",
            "completed": false
        }
    ],
    "total": 1,
    "start": 0,
    "sort": "id",
    "order": "asc",
    "size": 1
}

让我们检查一下，看看我们是否有任务要完成：

1
curl -i 'http://admin:test@localhost:8080/flowable-task/process-api/runtime/tasks'

您应该看到如下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
{
    "data": [
        {
            "id": "1fae489a-070f-11e9-a85e-0242ac110002",
            "url": "http://localhost:8080/flowable-task/process-api/runtime/tasks/1fae489a-070f-11e9-a85e-0242ac110002",
            "owner": null,
            "assignee": "admin",
            "delegationState": null,
            "name": "Fill in a Leave Application Form",
            "description": null,
            "createTime": "2018-12-24T00:01:54.893Z",
            "dueDate": null,
            "priority": 50,
            "suspended": false,
            "taskDefinitionKey": "sid-3BA1F4D1-500F-4766-89BF-519166929F2D",
            "scopeDefinitionId": null,
            "scopeId": null,
            "scopeType": null,
            "tenantId": "",
            "category": null,
            "formKey": "leave-application-form",
            "parentTaskId": null,
            "parentTaskUrl": null,
            "executionId": "1fadfa77-070f-11e9-a85e-0242ac110002",
            "executionUrl": "http://localhost:8080/flowable-task/process-api/runtime/executions/1fadfa77-070f-11e9-a85e-0242ac110002",
            "processInstanceId": "1fadfa74-070f-11e9-a85e-0242ac110002",
            "processInstanceUrl": "http://localhost:8080/flowable-task/process-api/runtime/process-instances/1fadfa74-070f-11e9-a85e-0242ac110002",
            "processDefinitionId": "leave-application-process:1:c5ae6f5e-06f8-11e9-a85e-0242ac110002",
            "processDefinitionUrl": "http://localhost:8080/flowable-task/process-api/repository/process-definitions/leave-application-process:1:c5ae6f5e-06f8-11e9-a85e-0242ac110002",
            "variables": []
        }
    ],
    "total": 1,
    "start": 0,
    "sort": "id",
    "order": "asc",
    "size": 1
}

formKey 包含与User任务关联的表单名称（’leave-application-form’）。

我们可以在表单存储库中查看“请假申请表”：

1
curl -i 'http://admin:test@localhost:8080/flowable-task/form-api/form-repository/form-definitions'

您应该看到如下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
{
    "data": [
        {
            "id": "c5bdb1a1-06f8-11e9-a85e-0242ac110002",
            "url": "http://localhost:8080/flowable-task/form-api/form-repository/form-definitions/c5bdb1a1-06f8-11e9-a85e-0242ac110002",
            "category": null,
            "name": "Leave Application Form",
            "key": "leave-application-form",
            "description": null,
            "version": 1,
            "resourceName": "form-leave-application-form.form",
            "deploymentId": "c5b0b94f-06f8-11e9-a85e-0242ac110002",
            "tenantId": ""
        }
    ],
    "total": 1,
    "start": 0,
    "sort": "name",
    "order": "asc",
    "size": 1
}

我们可以使用它id来获取表单模型的JSON表示：

1
curl -i 'http://admin:test@localhost:8080/flowable-task/form-api/form-repository/form-definitions/c5bdb1a1-06f8-11e9-a85e-0242ac110002/model'

您应该看到如下输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
{
    "id": "c5bdb1a1-06f8-11e9-a85e-0242ac110002",
    "name": "Leave Application Form",
    "key": "leave-application-form",
    "version": 1,
    "url": "http://localhost:8080/flowable-task/form-api/form/model",
    "fields": [
        {
            "fieldType": "FormField",
            "id": "givenName",
            "name": "Given Name",
            "type": "text",
            "value": null,
            "required": true,
            "readOnly": false,
            "overrideId": true,
            "placeholder": "",
            "layout": null
        },
        {
            "fieldType": "FormField",
            "id": "familyName",
            "name": "Family Name",
            "type": "text",
            "value": null,
            "required": true,
            "readOnly": false,
            "overrideId": true,
            "placeholder": null,
            "layout": null
        },
        {
            "fieldType": "FormField",
            "id": "employeeNumber",
            "name": "Employee Number",
            "type": "integer",
            "value": null,
            "required": true,
            "readOnly": false,
            "overrideId": true,
            "placeholder": null,
            "layout": null
        },
        {
            "fieldType": "FormField",
            "id": "fromDate",
            "name": "From Date",
            "type": "date",
            "value": null,
            "required": true,
            "readOnly": false,
            "overrideId": true,
            "placeholder": null,
            "layout": null
        },
        {
            "fieldType": "FormField",
            "id": "toDate",
            "name": "To Date",
            "type": "date",
            "value": null,
            "required": true,
            "readOnly": false,
            "overrideId": true,
            "placeholder": null,
            "layout": null
        }
    ],
    "outcomes": []
}

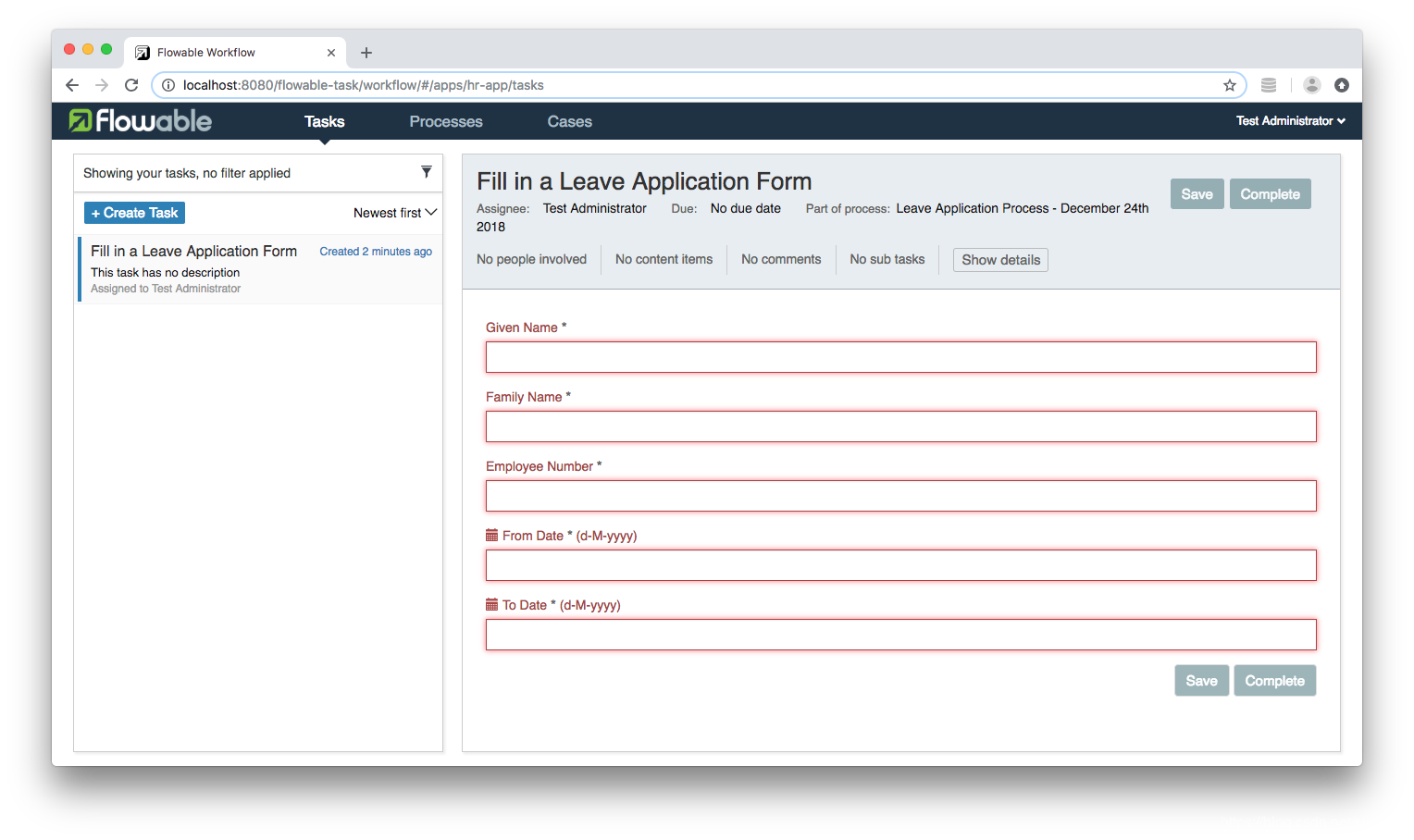

现在导航到Tasks选项卡，查看Flowable的Form引擎如何呈现我们的Leave Application表单：

流动性任务圈-3

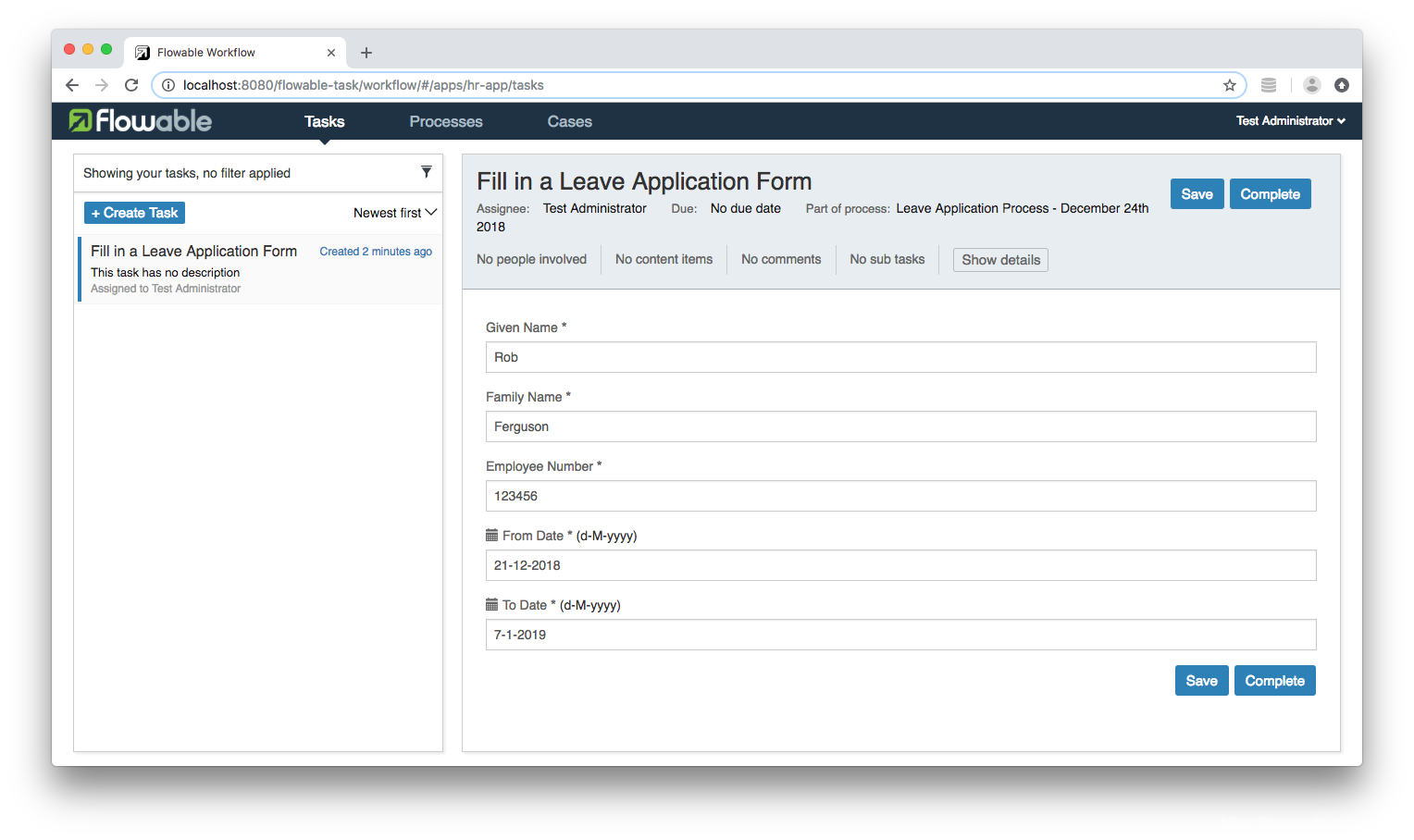

我们可以填写以下表格：

流动性任务圈-4

或者使用Flowable的REST API更新表单的变量并完成User任务：

1
2
3
curl -H "Content-Type: application/json"
     -X POST http://admin:test@localhost:8080/flowable-task/process-api/runtime/tasks/1fae489a-070f-11e9-a85e-0242ac110002
     -d "@data-1.json"

数据1.json：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
{
  "action" : "complete",
  "variables" : [
    {
        "id": "givenName",
        "name": "Given Name",
        "type": "string",
        "value": "Rob"
    },
    {
        "id": "familyName",
        "name": "Family Name",
        "type": "string",
        "value": "Ferguson"
    },
    {
        "id": "employeeNumber",
        "name": "Employee Number",
        "type": "integer",
        "value": 123456
    },
    {
        "id": "fromDate",
        "name": "From Date",
        "type": "date",
        "value": "2018-12-21T00:00:00+00:00"
    },
    {
        "id": "toDate",
        "name": "To Date",
        "type": "date",
        "value": "2019-01-07T00:00:00+00:00"
    }
  ]
}

您应该看到如下输出：

1
Status: 200 OK

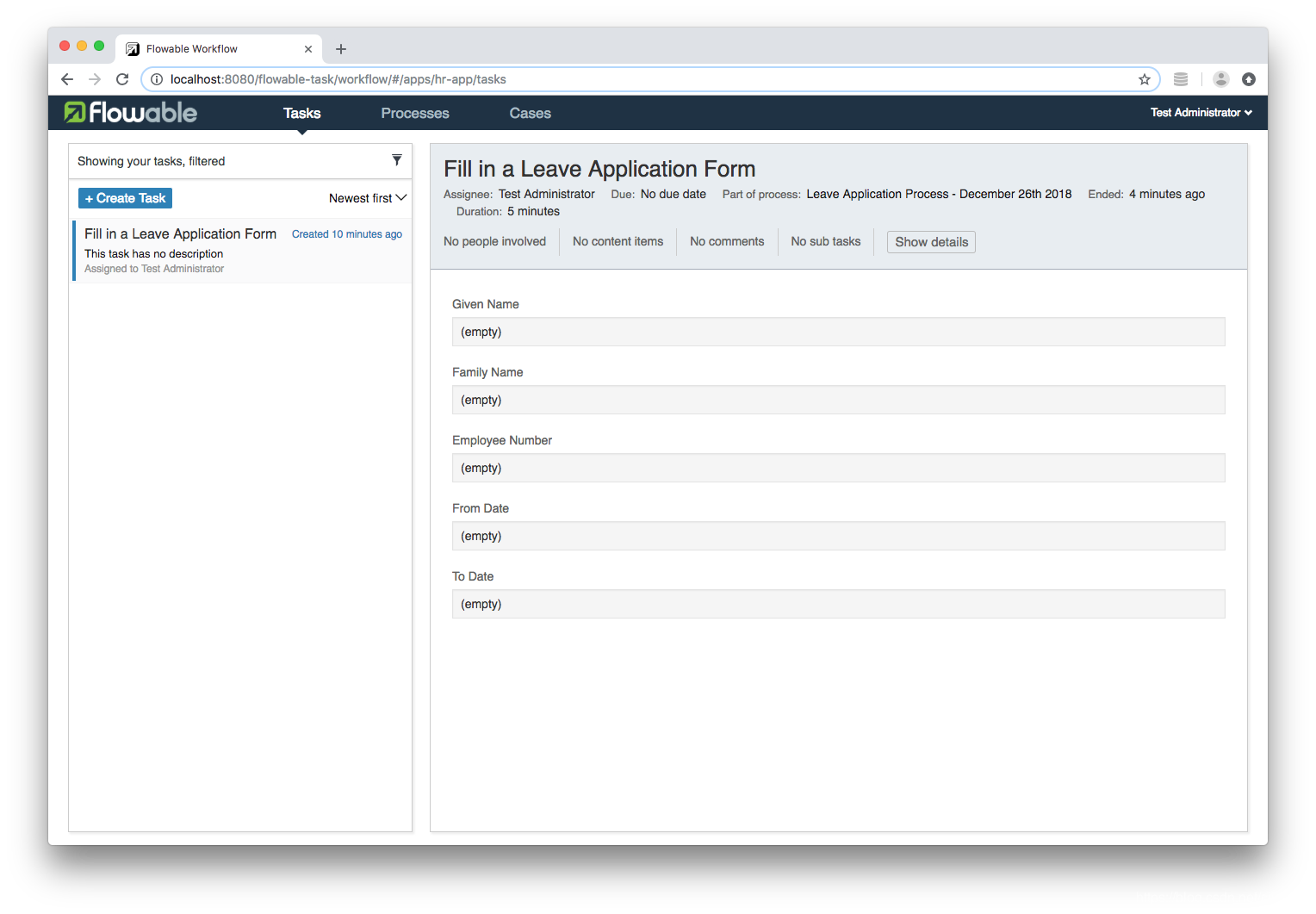

尽管返回OK，但调用似乎不会保存用户任务的变量：

空白表格
这里提出了以下Flowable问题：

我也试过，POST/form/form-data

1
2
3
curl -H "Content-Type: application/json"
     -X POST http://admin:test@localhost:8080/flowable-task/process-api/form/form-data
     -d "@data-2.json"

数据2.json：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
{
  "taskId" : "1fae489a-070f-11e9-a85e-0242ac110002",
  "properties" : [
    {
      "id": "givenName",
      "name": "Given Name",
      "type": "string",
      "value": "Rob"
    },
    {
      "id": "familyName",
      "name": "Family Name",
      "type": "string",
      "value": "Ferguson"
    },
    {
      "id": "employeeNumber",
      "name": "Employee Number",
      "type": "integer",
      "value": 123456
    },
    {
      "id": "fromDate",
      "name": "From Date",
      "type": "date",
      "value": "2018-12-21T00:00:00+00:00"
    },
    {
      "id": "toDate",
      "name": "To Date",
      "type": "date",
      "value": "2019-01-07T00:00:00+00:00"
    }
  ]
}

您应该看到如下输出：

1
Status: 204 No Content

我不知道它为什么会返回，204 No Content所以我提出了以下Flowable问题：

可流动引擎：POST/Form/Form-Data

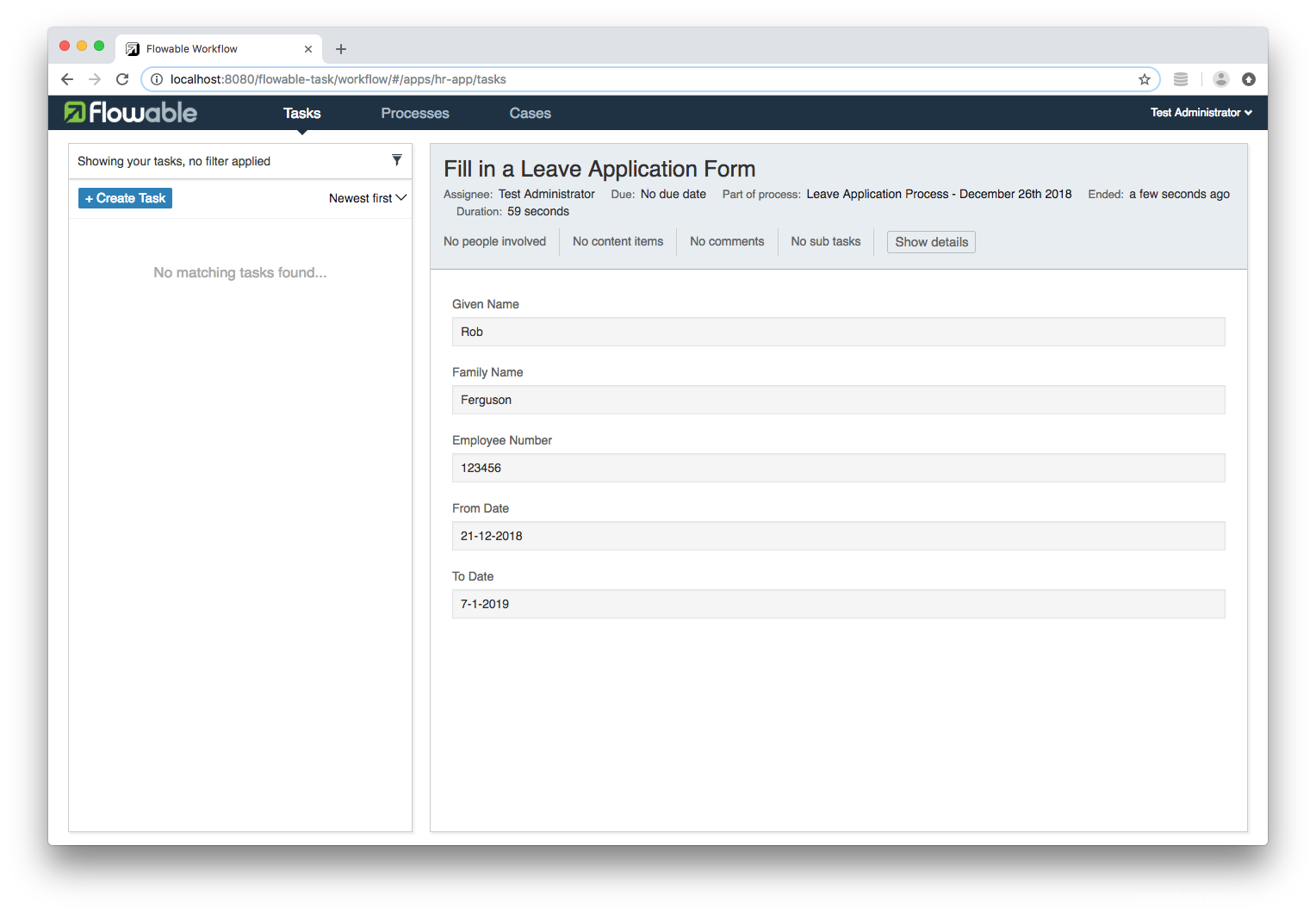

但它确实似乎保存了用户任务的变量（并完成了用户任务）：

形式数据

流动问题

提出的关于Flowable的问题：

Flowable Engine： POST /runtime/tasks/{taskId}
Flowable Engine：POST /form/form-data
Flowable Engine：JSON body parameters

下一步是什么

在下一篇文章中，我们将使用Angular，Angular Material和Flowable的REST API来创建一个定制的Task List组件：

任务列表

源代码：
GitHub：Serendipity
参考文献：
Paul Holmes-Higgin的博客：Instant Gratification with Flowable 6

赏

   转载规则


《Flowable的REST API（一）》 由 Jack Chan 采用 知识共享署名 4.0 国际许可协议 进行许可。
  目录
